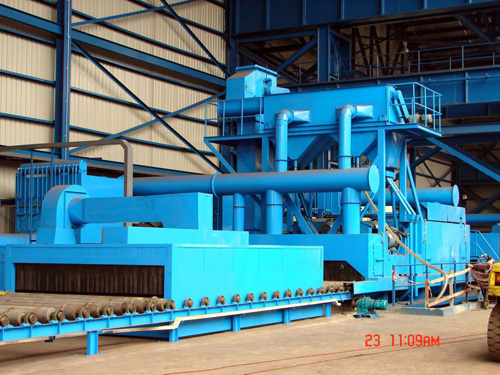

钢板及型钢预处理线是指将钢材在加工前经表面抛丸除锈后,涂上一层保护期底漆并烘干漆膜的加工工艺。板材经预处理加工后,可提高构件的抗腐蚀能力,及抗疲劳性能。
预处理线主要有输送系统、预热装置、抛丸清理、喷漆、烘干系统、除尘及漆雾处理系统、电控系统等组成。根据不同机型,其加工宽度在1m~5m间,预处理生产线已广泛应用于造船、汽车、拆船、电梯、化工、机车等行业。
我公司生产的钢板预处理生产线,具有以下特点:
整机采用PLC自动控制,带彩色触摸屏人机界面,自动化程度高,操作维护简单;
整线输送采用变频调速控制;
喷漆往复机构采用专用往复滑台模组,进口伺服电机驱动,精度高,噪音小。可靠性好。
采用美国固瑞克公司无气喷涂系统,喷涂均匀可靠。维护工作量少。
采用脉冲反吹滤筒除尘,环保经济,除尘效率高。
产品描述
QXY系列钢材预处理线主要用于钢板和各类型钢的表面处理(指预热、除锈、喷漆、烘干),亦可用于金属构件的表面抛丸清理和强化。
该系列属于辊道式抛丸清理机,主要用于建筑、桥梁等行业用大型工字型钢、等较高的钢结构件消除应力及表面除锈清理,该系列以贯穿清理室的机动辊道为工件 运载装置,工件在辊道上边前进边接受各方位钢砂的抛射清理,以连续通过式作业。适用于钢材预处理和长型型钢结构体的表面除锈、强化处理。
产品名称 项目 |
QXY1000 |
QXY1600 |
QXY2000 |
QXY2500 |
QXY3000 |
QXY3500 |
QXY4000 |
QXY4500 |
QXY5000 |
|
清理钢板尺寸 |
长(mm) |
≤12000 |
≤12000 |
≤12000 |
≤12000 |
≤12000 |
≤12000 |
≤12000 |
≤12000 |
≤12000 |
宽(mm) |
≤1000 |
1600 |
2000 |
2500 |
3000 |
3500 |
4000 |
4500 |
5000 |
|
厚(mm) |
3-10 |
3-10 |
2-200 |
5-30 |
3-60 |
5-35 |
5-50 |
4-80 |
5-60 |
|
工件输送速度(m/s) |
0-4 |
1-8 |
1-5 |
2-4 |
0.5-4 |
2-4 |
2,-4 |
1-6 |
2-4 |
|
抛丸量(Kg/min) |
|
|
|
|
|
|
|
|
|
|
喷漆漆膜厚度(um) |
15-25 |
15-25 |
15-25 |
15-25 |
15-25 |
15-25 |
15-25 |
15-25 |
15-25 |
|
总功率(Kw) |
300 |
450 |
490 |
460 |
614 |
560 |
1370 |
850 |
650 |
|
外形尺寸(mm) |
51500* 5100* 6850 |
7800* 7400* 62000 |
62000* 12000* 7230 |
6800* 6200* 54000 |
55545* 12655* 7782 |
7800* 6800* 67000 |
|
产品描述

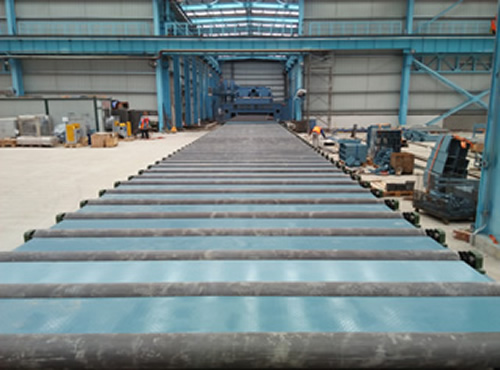

钢材预处理线是将钢材在焊接加工前进行表面抛丸除锈并涂上一层保护底漆的设备,设备全长约70米,里约150吨,该设备由送进辊道、雨污清扫装置、预热室、抛丸除锈系统、丸料清扫室、中间辊道、喷漆室、烘干室、编码打印、送出辊道、抛丸除尘系统、漆雾处理系统及电控系统等组成。钢材经过预处理可以提高机械产品和金属构件的抗腐蚀能力,提高钢板的抗疲劳性能,延长其使用寿命;同时还可以优化钢材表面工艺制作状态,有利于数控切割机下料和精密落料。此外,由于加工的钢材形状比较规则,有利于机械除锈和自动化喷漆,因此采用钢材预处理可大大提高清理工作的效率,减轻清理工作的劳动强度和对环境的污染。近几年,由于采用可编程序控制器控制,设备的自动化程度得到更大程度的提高。
序号 |
名称 |
单位 |
类1 |
类2 |
类3 |
1 |
处理工件宽度 |
mm |
2500以下 |
3500以下 |
4500以下(钢板) |
2 |
产品型号 |
|
QXY2000 QXY2200 QXY2500 |
QXY3000 QXY3200 QXY3500 |
QXY3500 QXY4000 QXY4500 |
3 |
钢板宽(Max) |
mm |
QXY后数字 |
QXY后数字 |
QXY后数字 |
4 |
钢板厚度 |
|
3-60 |
3-60 |
3-100 |
5 |
型钢最小断面 |
mm*mm |
60*80 |
60*80 |
…… |
6 |
型钢最大断面 |
mm*mm |
1000*300 |
1000*300 |
…… |
7 |
最短工件 |
mm |
2400 |
2400 |
2400 |
8 |
最长工件 |
mm |
12000 |
12000 |
12000 |
9 |
工件输送速度 |
m/s |
1-5(注) |
0.5-4(注) |
4-6(单台) |
10 |
除锈质量等级 |
|
ISO8501-1,988 |
或GB8923-88 |
(Bsa2.5) |
11 |
表面粗糙度 |
μm |
40-70 |
40-70 |
40-70 |
12 |
漆膜厚度 |
μm |
15-25 |
15-25 |
15-25 |
13 |
涂料种类 |
|
快干型富锌底漆 |
快干型富锌底漆 |
快干型富锌底漆 |
14 |
装机功率 |
kw |
根据实际情况 |
根据实际情况 |
根据实际情况 |
15 |
压缩空气消耗 |
m3/min |
5-7 |
5-7 |
5-7 |
16 |
压缩空气压力范围 |
MPa |
0.4-0.6 |
0.4-0.6 |
0.4-0.6 |
17 |
弹丸首次加入量 |
吨 |
8-10 |
8-10 |
12-16 |
注:上述参数只适用于我公司定型产品,贵公司定购时,需根据实际情况(如生产量、预处理的用途等)得出具体参数。
公司的抛丸机众多,产品包括抛丸机,辊道抛丸机,钢板预处理线,滚筒抛丸机,吊钩式抛丸机,辊道式抛丸机,履带式抛丸机,转台式抛丸机 ,滚筒式抛丸机等数十多种,欢迎您选购。
